高速圆盘筛选机

作者:无锡精质    发布时间:2021-10-30 21:28     浏览次数 :0


<
>

  内部细节展示:全进口相机 德国Basler

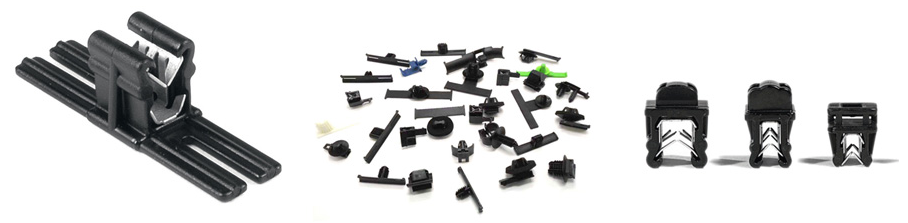

  汽车卡扣

  精质智能/优势

  【功能简介】

  1.产品上料方式

  同的产品选用不同的上料方式,控制上料速度的稳定性,上料均匀也是控制检测稳定性的关键 。 振动盘表面经过特殊处理防止粘料和划伤 。

  2.光源控制

  1>针对不同的缺陷精准选用不同的光源

  2>光源产用封闭式检测,防止外界光源干扰,以免误检测

  3.旋转盘控制

  合理的机械结构,控制旋转平台的稳定性,垂直度水平度控制绝对公差

  4.良品不良品分类

  根据客户要求,良品不良品分类可以根据客户的要求定制

  1>良品

  2>表面缺陷

  3>尺寸不良

  4>预留位

  5.深度学习算法

  人工智能算法和实时图像分析技术,让检测变得更稳定更高效

  【产品简介】

  无锡精质智能装备有限公司,累积多年光学影像筛选机行业经验,着手专注光学影像筛选机之设计研发。公司设有独立软件研发中心、高技能的优秀团队,对公司每一台光学筛选机、每一个零部件,都经过大量的比选,同时,整机性能的综合优化也使设备的生产效率达到行业领先水平。

  【检测对象】

  (1)发动机高强度螺丝、螺帽、航空航天紧固件部件、汽车门板内衬卡扣、保险杠卡扣、轮眉卡扣、连接器注塑件、压线端子、汽车保险盒、注塑螺丝、车门限位橡胶件、聚氨酯缓冲块等。

  (2)汽车垫片、金属平垫、弹垫、橡胶O型圈、全氟醚O型圈、氢化丁晴O型圈、全氟醚橡胶、油封、聚四氟乙烯垫圈、聚氨酯油封、ED圈、橡胶矩形圈、组合垫圈、包氟圈包覆垫、硅胶耳塞、耳机耳塞、防尘塞、硅胶塞等。

  (3)接骨板、髓内钉、颌内钢板、颅孔连接片、骨螺钉、锚钉、脊柱内固定器配件等。

  (4)手机卡托、手机卡连接器、存储卡连接器、电池座连接器、耳机连接器、USB连接器、串口连接器、USB Type C连接器、BTB连接器、FPC连接器、MIM连接器等。

  (5)端子电镀不良、焊点不良、变形、裂口、划伤、划痕、焊点凸起、混料、产品尺寸、绝缘套赃污、绝缘护套注塑缺胶、铜管堵料、水印、锁螺丝孔内缺陷等。

  (6)磁瓦破损、缺口、崩块、涂层不良、凹坑、凸点、变形、粘膜、相关尺寸等。

  【技术参数】

设备类型 高速检测机(专用环形玻璃转盘)
适用产品 螺丝螺帽类、冲压五金件、橡胶密封圈、垫片、医疗植入产品、端子、磁瓦
检测速度 每分钟200-1000个(主要依振动盘的送料速度及产品大小)
筛选精度 0.1mm、0.01mm、0.001mm(根据相机精度配置)
光学系统 德国basler工业相机(高倍率CCD)、日本进口镜头、专业光源系统
控制系统 台湾研华工业电脑、FPGA高速处理电路、精质IO板卡
检测软件 精质智能视觉检测系统
进料系统 专用进料导轨,振动盘设备-套,自动补料储料斗设备(选配)
包装系统 自动计数及包装机(选配)
电源电压 220V, 50Hz
额定功率 1kW
设备重量 500kg
设备尺寸 1000mm (长)×1000mm (宽)×1800mm(高)

  【不良品检测图片】



  【检测原理】

  本设备主要用于可平稳放置的螺丝螺帽类、冲压五金件、橡胶密封圈、垫片、医疗植入产品、端子、磁瓦等零部件的质量检测与筛选。设备主要是通过工业CCD相机(德国Basler),利用玻璃的高透光性,对工件全方位拍照采图,把采集到的产品图片传送到工业计算机,工业计算机中的检测软件通过合格品与次品之间存在图像灰阶差别,从而使系统能够精确识别出次品;同时,通过FPGA技术,将不合格品剔除。

  【软件功能】

  1、简单的操作界面,方便工人操作。

  2、支持不同客户、不同质量标准的设置功能。

  3、与现场设备生产同步,实时显示产品图像信息。

  4、可以根据客户要求,实时生成批次号;支持在生产过程中,修改批次号。

  5、每个批次号生产结束时,自动生成该批次号产品的质量报表;支持自动打印功能。

  6、所有批次号的产品质量,随时可以回调,分析产品质量信息。

  7、历史记录支持长时间储存,并可定时、定量删除自动删除历史记录,节约计算机空间。

  8、金牌技术服务功能,随时解决操作难点。

  注:软件功能可根据用户要求实现完全定制!

  【现场应用】
